一級齒輪配無級變速機

一級齒輪配無級變速機

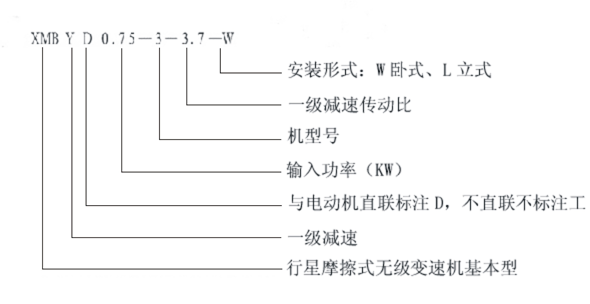

●型號表示方法
●主要技術參數(配一級齒輪)
無級機型號 02 04 07 15 22
輸入功率
KW 		0.18 0.37 0.55 1.1 2.2
0.75 1.5 3
輸入轉速
r/min 		1500
一級齒輪
傳動比 		輸出轉速范圍
r/min 		輸出轉矩范圍
N.m
2.5 76～380 6.5～3 13～6.5 22～11 40～20 79～39
26～13 53～26 106～53
3.3 51～257 9.7～4.7 19～9.7 33～16 59～29 117～58
39～19 78～39 157～78
5 38～190 13～6 26～13 44～22 79～39 158～79
53～26 106～53 212～106

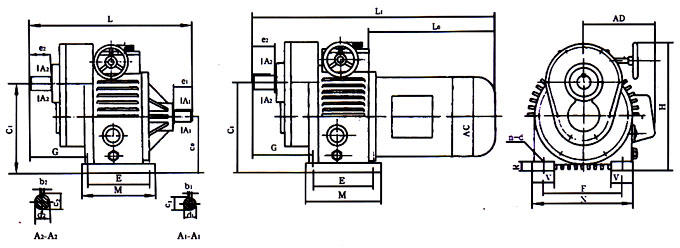

●外型及安裝尺寸
機型號 安裝尺寸 軸伸端聯接尺寸 外形尺寸
輸入軸 輸出軸 直聯型
  C1 Co G E F V R n d d1 b1 c1 e1 d2 b2 c2 e2 H M N L L1 Lo AC AD
02 120h12 75h12 87 105 110 25 13 4 ф9 ф14h6 5 16 25 ф20h6 6 22.8 30 200 125 140 234 395 225 110 110
04 135h12 90h12 89 105 120 30 15 4 ф10 ф14h6 5 16 30 ф20h6 6 22.8 30 230 135 160 247 416 245 110 110
07 166h12 106h12 104 125 160 40 15 4 ф12 ф19h6 6 21.5 30 ф28h6 8 31 35 280 150 190 272 460 250 175 150
15 190h12 125h12 123 140 180 50 18 4 ф12 ф24h6 8 27.3 40 ф30h6 8 33 45 313 165 230 336 535 290 195 160
22 230h12 150h12 123 230 245 55 20 4 ф12 ф24h6 8 27 50 ф40h6 12 43 60 376 270 300 425 626 320 215 180
