減速器型號規格及選型參考表

六、減速器型號規格及選型參考表

1、WB單級減速器型號規格： 表七
機型 三相
電動機
（W） 		單相
電動機
（W） 		直流伺
服電機
（W） 		制動
電動機
（W） 		減速比 低速軸
許用扭矩
（N .m)
9
11
17
23
29
35
43
59
71
87
65 40 40※       ○ ○ ○ ○ ○ ○       25
60 60※ 50     ○ ○ ○ ○ ○ ●
90 90※       ○ ○ ○ ○ ● △
120         ○ ○ ○ ● △ △
85 90 90▲ 80     ○ ○ ○ ○ ○ ○       60
120 120▲ 123     ○ ○ ○ ○ ○ ●
180     200   ○ ○ ○ ○ ● △
250         ○ ○ ○ ● △ △
370         ○ ○ ● △ △ △
100 180 180★ 185 200 ○ ○ ○ ○ ○ ○ ○ ○     120
250 250★     ○ ○ ○ ○ ○ ○ ○ ●
370 370★ 355 400 ○ ○ ○ ○ ○ ○ ● △
550       ○ ○ ○ ○ ● ● △ △
750       ○ ○ ○ ● △ △ △ △
120 370 370★ 355 400 ○ ○ ○ ○ ○ ○ ○ ● △   150
550 550★   550 ○ ○ ○ ○ ○ ● ● △ △
750 750★   750 ○ ○ ○ ○ ● △ △ △ △
1100       ○ ○ ○ ● △ △ △ △ △
1500       ○ ○ ● △ △ △ △ △ △
150 550 550★     ○ ○ ○ ○ ○ ○ ○ ○ ● △ 250
750 750★   750 ○ ○ ○ ○ ○ ○ ○ ● △ △
1100     1100 ○ ○ ○ ○ ○ ● △ △ △ △
1500     1500 ○ ○ ○ ● ● △ △ △ △ △
2200     2200 ○ ○ ● △ △ △ △ △ △ △
3000     3000 ○ ● △ △ △ △ △ △ △ △
輸出軸轉數
r/min 		電機轉數1400r/min時 155 127 82 60 48 40 32 23 20 17
電機轉數950r/min時 105 86 56 41 33 27 22 16 13 11
2、WBE雙級減速器型號規格： 表八
機型 三相
電動機(W) 		單相
電動機
(W) 		直流伺
服電機
(W) 		制動
電動機(W) 		減速比 低速軸
許用扭矩
(N.m))
　　

(11X11)
121
(11X
17)
187 		(17X
17)
289 		11X
35)
473 		(11X
43)
473 		(17X
35)
595 		(17X
43)
731 		(23X
43)
989 		(35X
35)
1225 		(43X
43)
1849
1065 40 40※     ○ ○ ○ ○ ○ ● △ △ △ △ 120
60 60※ 50   ○ ○ ● △ △ △ △ △ △ △
90 90※     ○ ● △ △ △ △ △ △ △ △
120       ● △ △ △ △ △ △ △ △ △
1285 90 90▲ 80   ○ ○ ○ ● ○ △ △ △ △ △ 150
120 120▲ 123   ○ ○ ● △ △ △ △ △ △ △
180     200 ○ ● △ △ △ △ △ △ △ △
250       ● △ △ △ △ △ △ △ △ △
370       △ △ △ △ △ △ △ △ △ △
1510 180 180★ 185 200 △ △ ● △ △ △ △ △ △ △ 250
250 250★     ○ ● △ △ △ △ △ △ △ △
370 370★ 355 400 ● △ △ △ △ △ △ △ △ △
550       △ △ △ △ △ △ △ △ △ △
750       △ △ △ △ △ △ △ △ △ △
當電機轉數1400r/min時其輸出軸轉數 11.5 7.5 4.8 3.6 3 2.3 1.9 1.4 1.1 0.7

型號規格表選型說明

    a、根據機型大小不同，在同一機型中的不同減速比所選用的電機功率也不同，表中列出了根據同一機型中的不同電機功率所配置的減速比。表七、八中標●者是表示可使用電機全容量。標有○者是表示所配置的電機功率小于減速器的設計功率，用于有制動器電機，由于起動停止頻繁及制動轉矩產生過負荷的場合。標有△者表示所配置的電機功率大于減速器的設計功率，減速器應在許用扭矩范圍內使用，或在輸出軸上設安全過載裝置，以防止給減速器過大力矩。
    b、表七、八中已列有各機型輸出軸的許用扭矩，選用時，實際工作扭矩應≤本機的額面定扭矩的瞬時負荷上限應≤本機額定負荷的150%
    c、表七、八電機欄中帶※者為單相電容運轉電動機，帶▲者為單相電阻起動 電動機，帶★者為單相電容起動電動機。
    d、選取機型時，應注意使用電動機的起動扭矩大小，考慮起動、制動、正反轉頻繁情況等因素，一般用三相異步電動機的起轉矩，在穩定負荷不超過電動機額定值或有輕微的沖擊負荷每日工作8小時的工作場合，工作系數將取K=1。在起動扭矩大或正反轉頻繁的惡劣條件情況下，工作系數取K＞1在工作穩定條件情況下，工作系數將取K＜1。將工作系數K乘以所需功率作為選擇機型的設計功率。設計功率=Kx所需功率

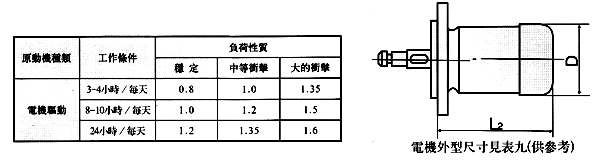

工作系數K

電機外型尺寸見表九（供參考）表九
七、本系列減速器常用電機及電機外型尺寸一覽表
電機類別 功率（W） 轉數r/min 電壓（V） L2 D 配置相應機型

三

相

異

步

電

動

機

40 1400 380 130 95 65 1065
60 ″
90 ″ 170 115 65 85 1065 1285
120 ″
180 ″ 190 130 85 100 1285
250 ″
370 ″
550 ″
750 ″ 225 150 100 120 1510
1100 ″
1500 ″ 260 175 120 150
2200 ″ 285
3000 ″ 320 205 150
180 950
250 ″ 225 150 100 120 1510
370 ″
550 ″
750 ″ 285 175 120 150
1100 ″
1500 ″ 320 205 150


電機類別 功率（W） 轉數r/min 電壓（V） L2 D 配制相應機型
單相電容
運轉電動機 		40 1400 220 130 95 62 1065
60 ″ 170 115 65 85 1065 1285
90 ″
單相電阻
起動電動機 		90 ″ 195 130 85 100 1285
120 ″
單相電容
起動電動機 		180 ″ 225 150 100 120 1510
250 ″
370 ″
550 1500 285 195 120 150
750 ″
SZ型
微型直流
伺服電動機 		50 ″ 110 220 112 95 65 1065
80 ″ 130 95 65 85 1065 1285
123 ″ 170 115 85 100 1285
185 ″
355 ″ 270 136 100 120 1510
制動電動機 550 ″   375 165 120 150
750 ″
1100 ″ 380 410 180 120 150
1500 ″ 430 180 120 150
2200 ″ 465 205 150
3000 ″

八、使用安裝和維護
    （一）使用條件：
    1、本系列減速器可以在室內或室外各種場合使用，環境溫度可在-15℃～+40℃范圍內使用。
    2、本系列減速器允許連續工作，同時允許正反車運轉。
    3、輸入額定轉數為1500r.p.m為宜，不宜過高。
    4、本系列減速器允許在任何方向和角度位置安裝使用。
    （二）安全注意事項：
    1、本系列減速器的輸出軸不能承受較大的軸向和徑向力，所以在輸出軸加裝聯軸器，及帶輪等聯接件時，不允許采用錘擊方法，需用輸出軸端螺孔將連接件壓入。
    2、在安裝時，應校準減速器的安裝中心線，水平度及相關聯接部件的位置尺寸不允許超過聯接件所允許范圍。
    （三）潤滑和維護：
    1、本系列減速器采用潤滑脂潤滑，出廠時已在內部允滿油脂，在初使用3個月后，由于運轉中會產生少量油脂損耗，應適量注入一些潤滑脂，建議采用二硫化鉬或鈣基潤滑脂。
    2、注油時可旋開針齒殼上部的通氣帽，即可注油。

●產品特點：結構簡單、緊湊、體積小、傳動平穩、噪音低、性能穩定，調速范圍廣，靈敏度高。

●使用范圍：廣泛用于食品、卷煙、陶瓷、造紙、紡織、印染、橡膠、塑料、制藥、食料等行業。

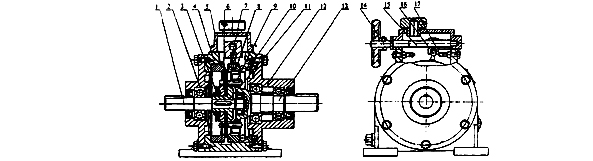

●主要結構

1、輸入軸 2、輸入法蘭盤 3、碟形彈簧 4、箱體 5、固定摩擦環 6、太陽輪壓緊盤 7、錐形摩擦盤 8、移動凸輪 9、滑快 10、固定凸輪 11、太陽輪 12、輸出法蘭盤 13、輸出軸 14、手輪 15、調速螺桿 16、撥頭 17、調速螺母

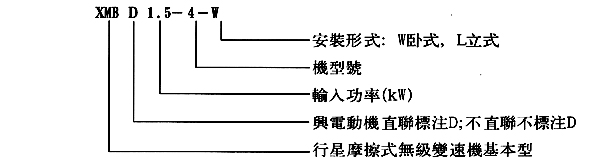

●型號表示方法

                 ●主要技術參數
機型號 輸入功率
KW 		輸入轉速
r/min 		調速比 輸出轉速范圍
r/min 		輸出轉矩范圍
N.m 		重量
雙軸型 直聯型
02 0.18 1500 1:5 190～950 2.9～1.4
04 0.37 1500 1:5 190～950 5.8～2.9

07 0.55 1500 1:5 190～950 9.8～4.9
11.7～5.8
0.75
15 1.1 1500 1:5 190～950 17.6～8.8
23.5～11.7
1.5
22 2.2 1500 1:5 190～950 35～17.6
47～23.5
40 3

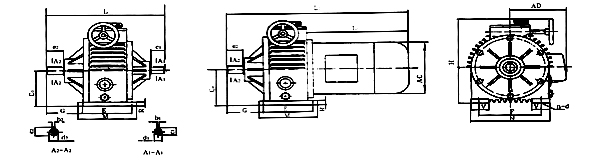

●外形及安裝尺寸
機型號 安裝尺寸 軸伸端聯接尺寸 外形尺寸
  輸入軸 輸出軸 雙軸型 直聯型
  Co G E F V R n d d1 b1 C1 e1 d2 b2 C2 e2 H M N L L1 Lo AC AD
02 75h12 48 105 110 25 13 4 ф9　 ф14h6 5 16 25 ф14h6 5 16 30 200 125 146 195 355 225 110 110
04 90h12 60 105 120 30 15 4 ф10 ф14h6 5 16 30 ф14h6 5 16 30 218 135 160 221 396 245 110 110
07 106h12 75 125 160 40 15 4 ф12 ф19h6 6 21.5 30 ф20h6 6 22.5 40 249 150 190 243 435 250 175 150
15 125h12 100 140 180 50 18 4 ф12 ф24h6 8 27.3 40 ф25h6 8 28.3 50 313 165 230 314 520 290 195 160
22 150h12 85 230 245 55 20 4 ф14 ф24h6 8 27 50 ф30h6 8 33 60 355 270 300 387 595 320 215 180
