二級齒輪配無級變速機

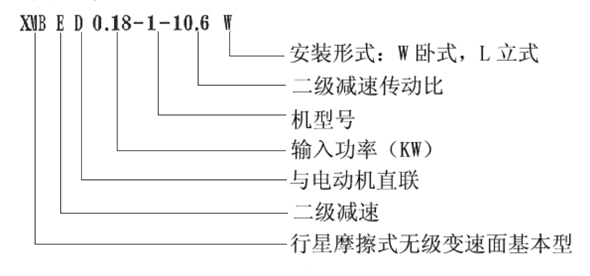

二級齒輪配無級變速機型號表示方法

●型號表示方法
●主要技術參數
機型號 二級減速傳動比 輸入功率
KW 		輸入轉速
r/min 		基本型輸出轉速
r/min

  		二級減速輸出轉矩
r/min 		二級減速輸出轉矩
N.m
02 3.3 0.18 1500 190～950 57～287 7.6～3.6
7.7 24～123 18～8.6
10.6 17～89 25～12
04 7.6 0.37 1500 190～950 25～125 39～21
12.6 15～75 65～36
20.8 9～45 65～59
07 9.5 0.55/0.75 1500 190～950 20～100 74～37/89～44
15.5 12～61 122～60～/145～72
25 8～38 196～98/234～176
29 7～33 227～113/271～134
15 12.2 1.1/1.5 1500 190～950 16～77 172～85/228～114
21.1 9～45 297～148/394～197
28 7～433 394～197

●外形及安裝尺寸

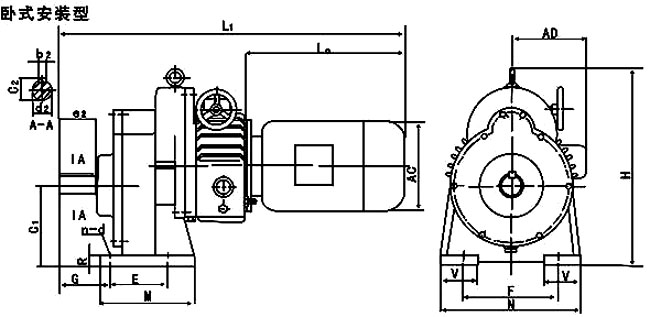

臥式安裝型
機型號 安裝尺寸 輸出軸伸端聯接尺寸 外形尺寸
  C1 G E F V R n d d2 b2 c2 e2 H M N L1 Lo AC AD
02 80h12 51.5 76 105 38 15 4 ф9 ф20h6 6 22.8 38.5 206 126 145 450 245 110 110
04 110h12 73 85 150 60 15 4 ф12 ф28h6 8 31 55 310 180 230 540 245 110 110
07 152h12 86 106 174 50 15 4 ф13 ф28h6 8 31 60 414 168 224 580 250 175 150
15 172h12 97 130 200 80 20 4 ф14 ф40h6 12 43 80 433 200 300 675 290 195 160

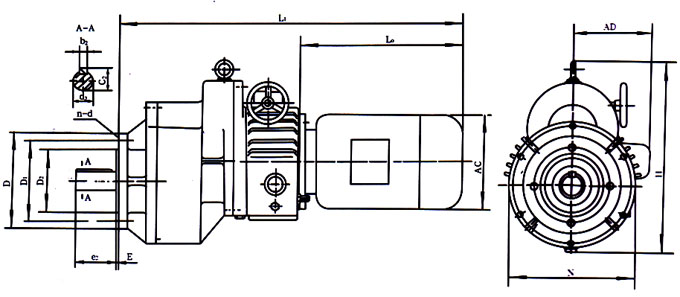

立式安裝型
機型號 安裝尺寸 輸出軸伸端聯接尺寸   外形尺寸
  D D1 D2 E n d d2 b2 C2 e2 H N L1 Lo AC AD
02 ф136 ф110 ф86h8 4 4 ф9 ф20h8 6 22.8 38.5 188 145 474 245 110 110
04 ф150 ф130 ф110h8 4 4 ф11 ф28h8 8 31 55 260 190 560 245 110 110
07 ф200 ф165 ф130h8 4 4 ф11 ф30h8 8 33 60 384 224 610 250 175 150
15 ф200 ф165 ф130h8 5 4 ф14 ф40h8 12 43 80 400 260 725 290 195 160
