油泵安裝座及尺寸表

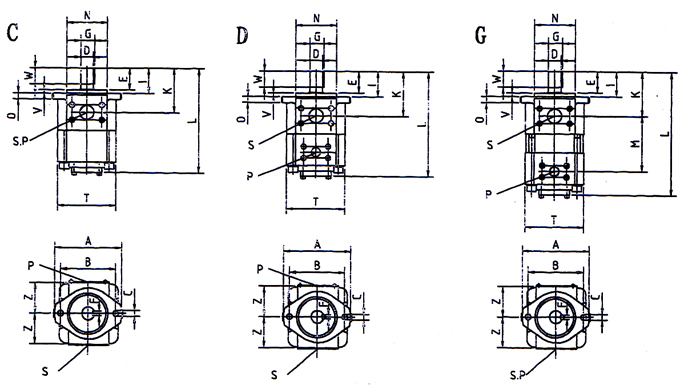

尺寸表

系列號
  		SFB1 SFB2 SFB3 SFB4 SFB5
壓力代號
  		C D G C D G C D G C D G C D G
S ?25 ?30 ?38 ?50 ?64
P ?12.5 ?20 ?25 ?30 ?38
A 118 140 177 224 280
B 100 109 140 180 224
C 9 11 14 18 22
I 44 50 68 92 92
K 76 88 112 144 153
L 165 200 197 242 197 242 197 242 197 242
M 53 88 63 108 63 108 63 108 63 108
N ?63h8 ?80h8 ?100h8 ?125h8 ?160h8
0 12 12 16 20 24
T 95 115 145 180 224
V 7 7 9 9 9
Z 50 60 75 93 115
D ?20j6 ?25j6 ?32j6 ?40j6 ?50j6
E 36 42 58 82 82
F 6 8 10 12 14
G 22.5 28 35 43 53.5
W 32 38 54 70 80
重量
  		6.5 8.5 11.5 15 21.5 28 41 53 75 103

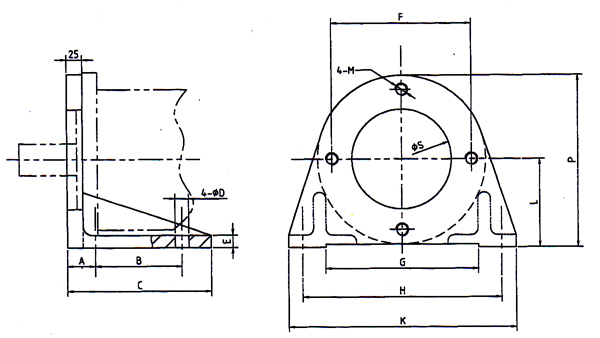

油泵安裝座
系列號
  		A B C D E F G H K M S0+0.1 L0+0.2 P
SFB1 35 80 135 ?11 12 100 114 156 184 M8 63 85 144
SFB2 109 130 175 200 M10 80 95 165
SFB3 40 140 ?13 16 140 165 221 246 M12 100 108 200
SFB4 50 120 200 ?18 18 180 195 250 290 M16 125 145 257
SFB5 140 230 ?22 20 224 245 320 365 M20 160 175 315
