法蘭聯接型的擺線針輪減速機



八、法蘭聯接型的擺線針輸減速機

此種機型為適應與各類標準電動機聯接安裝型，如IEC系列、Y系列、YA系列、YB系列、YEJ系列、NEMA系列等。

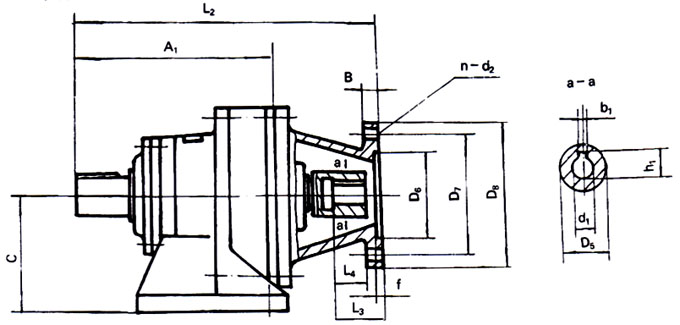

（一）電動機接盤型臥式減速機安裝尺寸（IEC，Y，YA，YB，YEJ）
機型號 電動機功率
（KW） 		電動機
機座號 		Ds d1 公差 b1 h1 L4 D6 公差 D7 D8 f B n d2 L3 C A1 L2
1 0.25
0.37 		71 37 14 H7 5 16.3 16 110 H8 130 160 4 12 4 10 30 100 1561 224
0.55
0.75 		801
802 		37 19 6 21.8 27 130 165 200 4 12 4 12 40 100 156 234
2 0.37 71 37 14 5 16.3 20 110 130 160 4 12 4 10 30 100 171 241
0.55
0.75 		801
802 		37 19 6 21.8 25 130 165 200 4 12 4 12 40 100 191 248
3 0.37 71 37 14 5 16.3 20 110 130 160 4 12 4 10 29 140 207 279
0.55
0.75 		801
802 		37 19 6 21.8 25 130 165 200 4 15 4 12 40 140 207 295
1.1
1.5 		90S
90L 		47 24 8 27.3 33 130 165 200 4 15 4 12 50 140 207 302
2.2 100L 55 28 8 31.3 41 180 215 250 5 15 4 15 59 140 207 307
4 0.75 802 37 19 6 21.8 25 130 165 200 4 15 4 12 40 150 255 343
1.1
1.5 		90S
90L 		47 24 8 27.3 32 130 165 200 4 15 4 12 49 150 255 350
2.2  3
4 		100L
112M 		55 28 8 31.3 41 180 215 250 5 17 4 15 60 150 255 367
5.5 132S 65 38 10 41.3 57 230 265 300 5 17 4 15 80 150 255 396
5 1.5 90L 47 24 8 27.3 33 130 165 200 4 16 4 12 50 160 324 425
2.2  3
4 		100L
112M 		55 28 8 31.5 41 180 215 250 5 17 4 15 60 160 324 441
5.5
7.5 		132S
132M 		65 38 10 41.3 56 230 265 300 5 17 4 15 79 160 324 464
6 2.2  3 100L 55 28 8 31.3 41 180 215 250 5 18 4 15 59 200 366 479
5.5
7.5 		132S
132M 		65 38 10 41.3 57 230 265 300 5 18 4 15 80 200 366 508
11
15 		160M
160L 		75 42 12 45.3 81 250 G8 300 350 6 20 4 19 110 200 366 545
7 4 112M 55 28 8 31.3 41 180 H8 215 250 5 17 4 15 59 220 408 528
5.5
7.5 		132S
132M 		65 38 10 41.3 57 230 265 300 5 18 4 15 78 220 408 551
11
15 		160M
160L 		75 42 12 45.3 81 250 G8 300 350 6 20 4 19 110 220 408 593
8 7.5 132M 65 38 10 41.3 57 230 H8 265 300 5 18 4 18 80 250 465 607
11
15 		160M
160L 		80 42 12 45.3 81 250 G8 300 350 6 22 4 19 109 250 465 658
18.5 200L 105 55 E7 16 59.3 80 300 350 400 6 25 4 19 110 250 465 647
9 11
15 		160M
160L 		85 42 F7 12 45.3 80 250 300 650 6 25 4 19 108 290 569 756
10 22 200L 105 55 E7 16 59.3 80 300 350 400 6 28 4 19 109 325 634 834
11 22 200L 105 55 16 59.3 80 300 350 400 6 30 4 19 109 420 839 1095

（二）電動機接盤型臥式減速機外形安裝尺寸（配NEMA電動機）
機座號 電動機功率
（HP） 		電動機
機座號 		D5 d5
(F7) 		b1 h1 L4 D6
(H8) 		D7 D8 f B n d2` L3 C A1 L2
1 1/3,1/2,3/4 56 37 15.8
(5/8)
  		4.76
(3/16) 		18.2 36 114.3
(4-1/2) 		149.22
(5-7/8) 		165
(6-1/2) 		4 13 4 11 52 100 156 256
1 143T 47 22.22
(7/8) 		4.76
(3-16)

  		24.5 54
2 1/2,3/4 56 37 15.87
(5/8) 		4.76
(3/16) 		18.2 36 114.3
(4-1/2) 		149.22
(5-7/8) 		165
(6-1/2) 		4 13 4 11 52 100 171 266
1 143T 47 22.22
(7/8) 		4.76
(3/16 		24.5 54
3 1/2,3/4 56 37 15.87
(5/8) 		4.76
(3/16 		18.2 36 114.3
(4-1/2) 		149.22
(5-7/8) 		165
(6-1/2) 		4 13 4 11 52 140 207 302
1 143T 47   4.76
(3/16) 		  54
1-1/1,2 145T
3 184
4 1 143T 47 22.22
(7/8) 		4.76
(3/16) 		24.5 36 114.3
(4-1/2) 		149.22
(5-7/8) 		165
(6-1/2) 		4 13 4 11 54 150 255 360
1-1/1,2 145T
3 182T 55 28.57
(1-1/8) 		6.35
(1/4) 		31.7 36 215.9
(8-1/2) 		184.15
(7-1/4) 		229
(9) 		5` 18 4 14 72 395
5 184T
7-1/2 231T 65 34.92
(1-3/8) 		7.94
(5/6) 		38.8 52 85
5 2 145T 47 22.22
(7/8) 		4.76
(3/16) 		24.5 36 114.3
(4-1/2) 		149.22
(5-7/8) 		165
(6-1/2) 		4 15 4 11 54 160 324 419
3 182T 55 28.57
(1-1/8) 		6.35
(1/4) 		31.7 36 215.9
(8-1/2) 		184.15
(7-1/4) 		229
(9) 		5 18 4 14 72 449
5 184T
7-1/2 213T 65 34.92
(1-3/8) 		7.94
(5/6) 		38.8 52 215.9
(8-1/2)
  		184.15
(7-1/4) 		229
(9) 		5 18 4 14 85 464
10 215T
15 254T 75 41.27
(1-5/8) 		9.52
(3/8) 		45.6 71 215.9
(8-1/2) 		184.15
(7-1/4) 		254
(10) 		5 22 4 14 101 484
20 256T
6 3 182T 55 28.57
(1-1/8) 		6.35
(1/4) 		31.7 36 215.9
(8-1/2) 		184.15
(7-1/4) 		229
(9) 		5 18 4 14 72 200 366 511
5 184T
7-1/2 213T 65 34.92
(1-3/8) 		7.94
(5/16) 		38.8 52 85
10 215T
15 254T 75 41.27
(1-5/8) 		9.52
(3/8) 		45.6 71 215.9
(8-1/2) 		184.15
(7-1/4) 		254
(10) 		5 22 4 14 101 532
20 256T
7 5 184T 55 28.57
(1-1/8) 		6.35
(5/16) 		31.7 36 215.9
(8-1/2) 		184.15
(7-1/4) 		229
(9) 		5 20 4 14 72 220 408 561
7-1/2 213T 65 34.92
(1-3/8) 		7.94
(5/16) 		38.8 52 85
10 215T
15 254T 75 41.27
(1-5/8) 		9.52
(3/8) 		45.6 71 215.9
(8-1/2) 		184.15
(7-1/4) 		254
(10) 		5 22 4 14 101 581
20 256T
8 10 215T 65 34.92
(1-3/8) 		7.94
(5/16 		38.8 52 215.9
(8-1/2) 		184.15
(7-1/4) 		229
(9) 		5 20 4 14 85 250 465 620
15 254T 75 41.27
(1-5/8) 		9.52
(3/8) 		45.6 71 215.9
(8-1/2) 		184.15
(7-1/4) 		254
(10) 		5 22 4 14 101 640
20 256T
9 15 254T 75 41.27
(1-5/8) 		9.52
(3/8) 		45.6 71 215.9
(8-1/2) 		184.15
(7-1/4) 		254
(10) 		5 22 4 14 101 290 569 749
20 256T

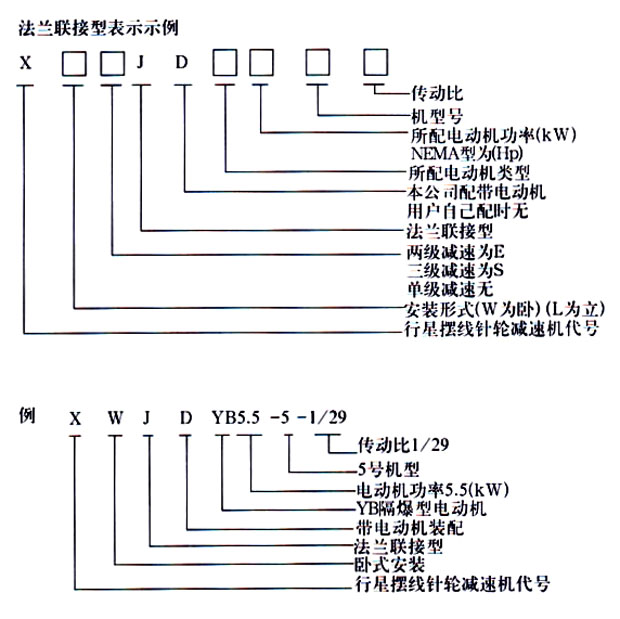

法蘭聯接型表示示例子
