使用及維護

六、使用及維護

    （一）使用
    1、本機適于連續工作制，允許正向反向運轉。
    2、輸出軸及輸入軸與其它零件配合時，不允許直接錘擊，以防損壞。
    3、輸出軸及輸入軸軸伸上的鍵按普通平鍵型式尺寸（GB1096-79）規定選用。立式減速機輸出端機座止口直徑D4的配合公差值符合公差配合（GB1800-1804-79）h9規定。
    4、使用聯軸器與工作機械與電動機聯接時應使軸線同心；減速機的安裝誤差不應大于所用聯軸器的允許誤差值。
    5、減速機安裝后用手轉動靈活。
    6、臥式雙軸型減速機一般輸出軸軸心線處于水平位置工作；必須傾斜使用時軸心線仰角不應超過15°（輸出軸軸伸端向下）。
    7、立式減速機應輸出軸軸伸端垂直向下使用。4＃以上脂潤滑，可以水平使用。
    8、安裝后的減速機，正式使用前必須進行試運轉；在空運轉正常的情況下，再逐漸加載運轉。
    9、沖擊載荷較大、起動頻繁時機座與基礎應自配定位肖釘，或選用液力聯軸器。
    10、注意：出廠時0＃～ 4＃，42＃，420＃機型已裝好潤滑脂，其余機型號均未裝潤滑油，使用前務必按規定加足潤滑油。
    11、按表八環境溫度選用潤滑油，若在高溫或低溫，即超出表八環境溫度（-10C～50C）使用，應重新考慮潤滑劑，或與我公司聯系。

    （二）潤滑
    1、潤滑油的選擇及潤滑方式見表八。當傾斜安裝時可采用油脂潤滑，立式5＃以上均有油泵循環潤滑，齒輪油泵與三相專用異步電動機直聯。開車前先啟動油泵微電動機，視油泵是否供油、否則應將微電動機接線換相、因油泵是按指定方向運轉的。油泵處于正常工作后應使油面高度保持在圓形油標中線位置、油泵濾油器應安裝牢固、要定期清洗、以防堵塞、影響潤滑效果，油泵與減速機端面聯接處有 “O”型密封圈、防止?jié)B油。
    2、加換油制度
    第一次加油動轉兩周后應更換新油，并將內部油污沖凈。以后每3～6個月更換一次。若環境溫度較高或潮濕時應適當縮短換油時間。動轉中減速機體內儲油量必須保持規定油面高度，不宜過多或過少（見表九）。打開機座或法蘭盤上的通氣帽即可補充油。
    3、潤滑方式及潤滑油
潤 滑 方 式 潤 滑 油
單 級 雙 級 三 級 環
境
溫
度
℃		 推工業極壓齒輪油
機
型號		 臥 立 機
型號		 臥 立 機
型號		 臥 立 國產 ISO
0
∫
4		 潤滑脂 00
∫
42		 潤滑脂 420 潤滑脂 -10
∫
5		 40號
(30號)		 FP68
5
∫
7

油

浴
式

 柱
塞
泵		 53
∫
128		 油
浴
式		 齒
輪
泵		 742
∫
1285		 油
浴
式		 齒
輪
泵		 0
∫
35		 70號 EP150
8
∫
12		 齒輪泵 30
∫
50		 90號 EP220～ 460

潤滑脂推薦用天津漢沽化學廠生產的減速機潤滑脂(00號減速機脂).

    (三)維修(拆卸與裝配)

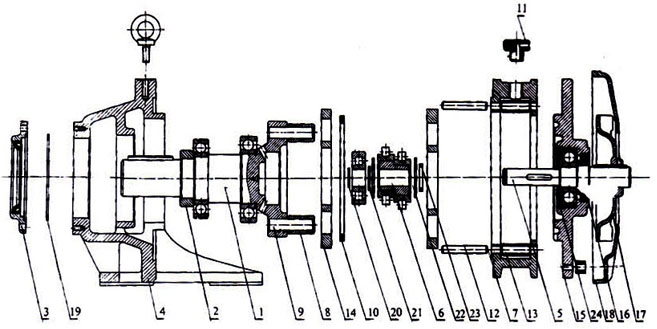

    我公司生產各種類型的擺線減速機內部結構相同,因此其拆卸與裝配工藝順序基本一至,拆前應首先放凈潤滑油,立式減速機須先拆除油泵。拆裝順序見圖四。
    1、拆卸：拆卸時首先松開聯接螺栓，分解4、7，然后依次分解20，21，14，10，6等零件。裝配時則順序相反。
    2、裝配
    裝配時請注意以下各項：
    1）裝配前，將全部另件清洗干凈。
    2）對滾動及滑動表面涂潤滑油，以形成初步潤滑條件。
    3）兩片擺線輪的標記A、B字頭必須重合，并字頭向上。
    4）注意調整橡膠油封中彈簧的松緊，并涂抹油脂。
    5）裝配結束后注入潤滑油或潤滑脂，臥式油位達到表九的高度。立式油位達到油標中線。
    6）用手轉動高速軸，經檢查無故障即可開空車運轉。對立式減速機應檢查油泵工作情況是否良好，若均正常方可使用。
    7）對直聯型進行分解時。嚴格按要求順序進行，切禁先從電動機法蘭處分解。

1、輸出軸 2、16緊固環 3、壓蓋 4、機座 5、輸入軸 6、偏心套 7、針齒殼 8、銷套 9、銷軸 10、間隔環 11、通氣帽 12、針齒銷
13、針齒套 14、擺線輪 15、法蘭盤 17、風扇葉 18、風扇罩 19、止動環 20、軸用擋圈 21、擋圈 22、擋圈 23、擋圈 24、孔用擋圈

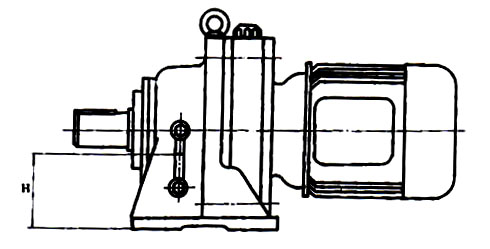

表九 擺線針輪減速機臥式油面高度尺寸
臥式減速機油位尺寸
機型號 油位尺寸H 機型號 油位尺寸H 機型號 油位尺寸H
5 115 53 115 742 180
6 140 63 160 842 220
7 150 74 170 853 210
8 175 84 200 953 255
9 220 85 200 1063 290
10 240 95 230 1174 375
11 320 106 260 1284 490
12 435 117 340 1285 490
    128 450
