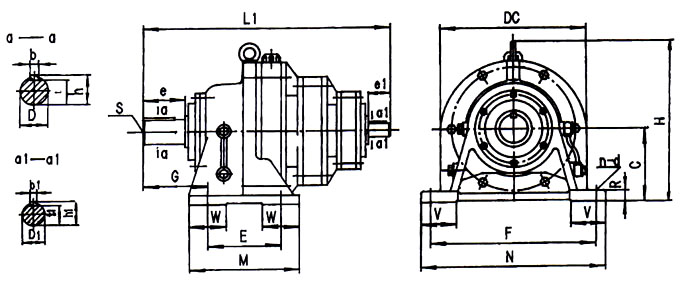

XWS型
C D DC E F G M N H R S V W n-d b h t e L1 D1 b1 h1 t1 e1 重量
420 150 45 230 145 290 169 195 330 275 22 M10 65 - 4-16 14 48.5 39.5 74 392 10 4 11.5 7.5 15 59
742 220 80 360 320 420 145 380 470 460 30 M12 85 100 4-22 22 85 71 109 633 15 5 17 12 25 201
842 250 90 430 380 480 155 440 530 529 35 M16 120 120 4-22 25 95 81 120 693 15 5 17 12 25 278
853 250 90 430 380 480 155 440 530 529 35 M16 120 120 4-22 25 95 81 120 745 18 6 20.5 14.5 35 352
953 290 100 500 480 560 186 560 620 614 40 M20 120 130 6-26 28 106 90 142 845 18 6 20.5 14.5 35 478
1063 325 110 580 250X2 630 230 600 690 706 45 M24 120 140 6-30 28 116 100 150 923 18 6 20.5 14.5 35 667
1174 420 130 710 330X2 800 324 810 880 883 50 M30 140 - 6-32 32 137 119 202 1160 22 6 24.5 18.5 40 1315
1285 540 180 990 420X2 1050 485 1040 1160 1163 60 M42 200 - 6-45 45 190 165 330 1593 30 8 33 26 45 2805
注:1、表中所列尺寸單位為毫米，重量單位公斤。
   2、D、D1軸徑配合為h6。
   3、B系列安裝尺寸參照單級。
